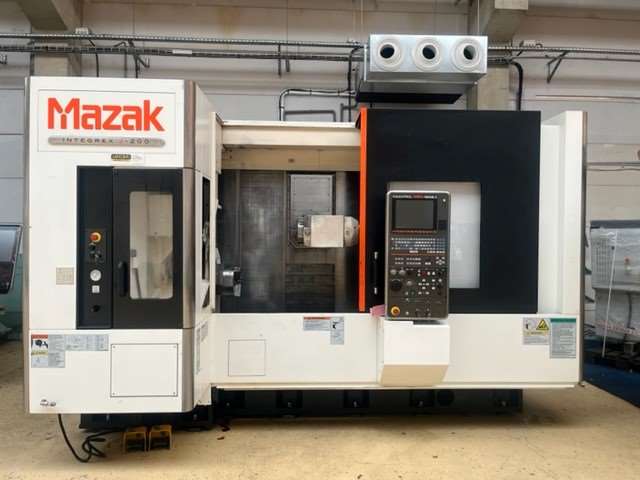

MAZAK INTEGREX J200

CARACTÉRISTIQUES AXES

Course axe X : 450 mm
Course axe Y : 200 mm
Course axe Z : 1066 mm
Course axe B : -30° (±190°)
Course axe C : 360°

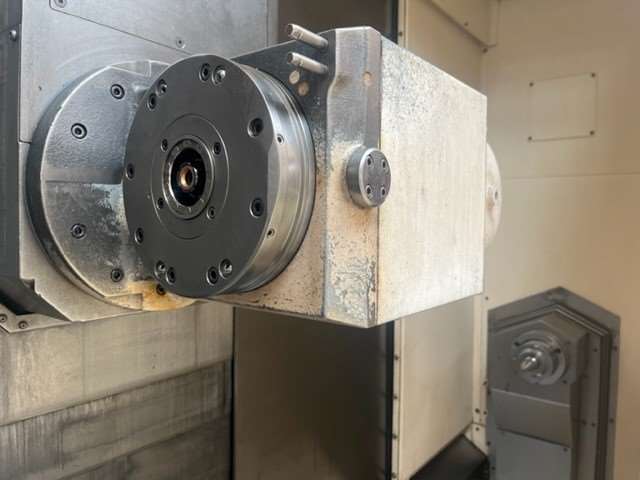

Broche

Vitesse de broche principale :5 000 tr/m
Cône de broche :HSK-A63 (T63)
Nez de broche :A2-6”

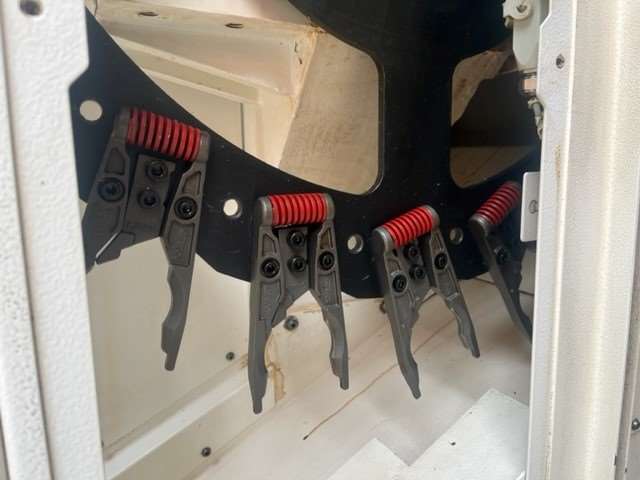

Changeur d’outils automatique
Capacité du magasin d’outils :20
Diamètre d’outil (maxi): Ø90 mm
Longueur d’outil (maxi) :210 mm
Poids d’outil (maxi) :5 kg

Puissance absorbée

Puissance 30 minutes de travail :30,62 kVA
Puissance en continu :25,65 kVA
Puissance pneumatique: 0,5 MPa
Liquide de refroidissement
Capacité du réservoir (sans convoyeur à copeaux) 150

Dimension de la machine

Hauteur :2400 mm
Poids :8600 kg
Longueur :3790 mm
Largeur: 2420 mm

Machine équipée avec

Détection de surcharge
Convoyeur à copeaux latéral (Droite – EP 1000)

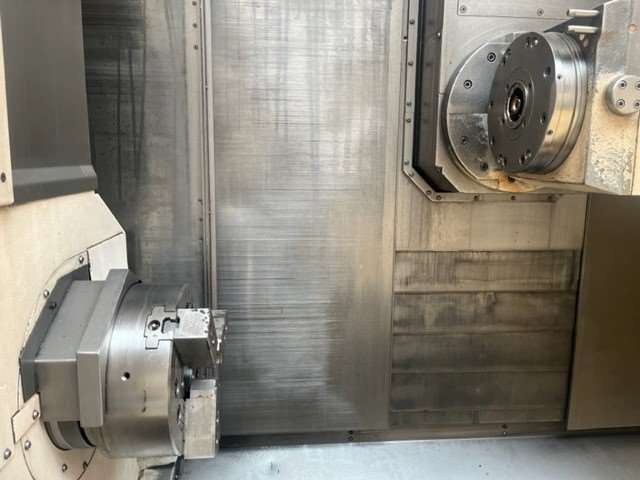

Mandrin 10” KITAGAWA B-210
KITAGAWA QCRL60 pour Mazak J200
Pack logiciel MAZACC-3D
Coordonnées polaires et cylindriques (EIA)
Moteur de broche 15kW AC (20 HP)
Indexation axe B tous les degrés
Jeu de manuels
Taraudage rigide
G00, pente constante
